1 產品介紹

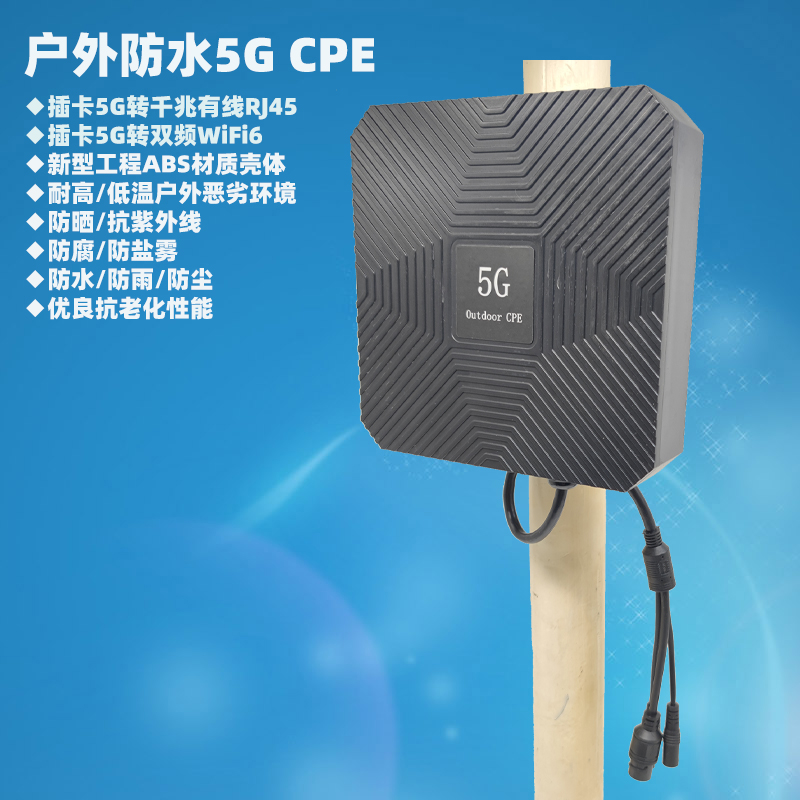

產品是一款戶外防水型插卡5G無線路由器，具備良好的防水、防曬、防腐、防塵性能，防護能力不低于IP67。產品滿足各行業惡劣環境要求，具體良好的耐高/低溫性能，優良的工作穩定性和無人值守能力。產品可提供多路千兆RJ45以太網接口，提供2.4GHz+5.8GHz雙頻無線WiFi6。實現高速插卡5G轉有線千兆以太網和WiFi6熱點，為各行業應用提供高價比、經濟、便捷、高效的高速無線聯網接入方案。
1.1 產品特性

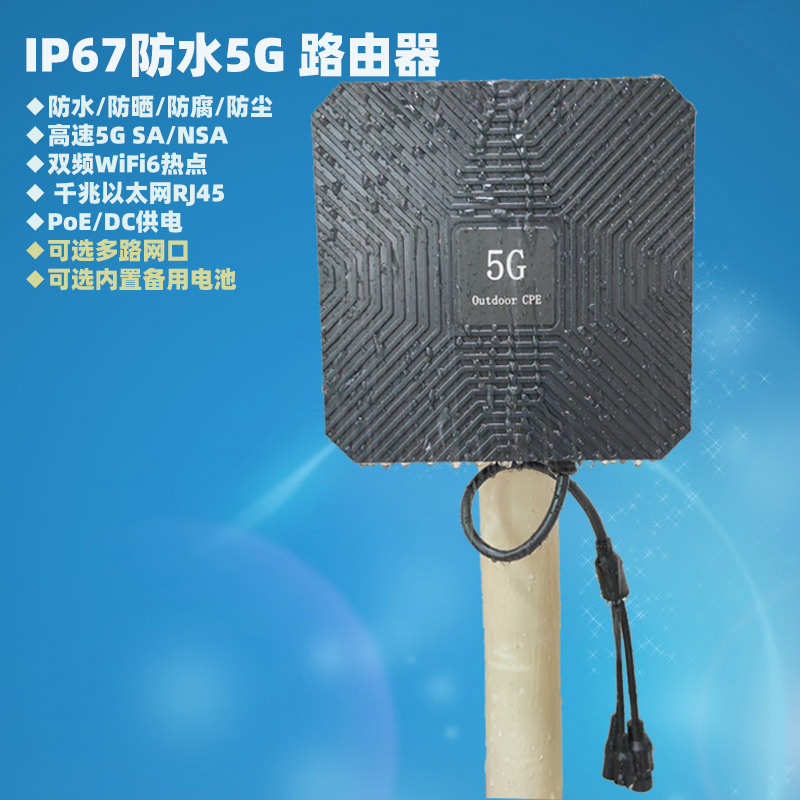

u 專業戶外防水設計，防水、防曬、防腐、防塵防等級IP67
u 工作溫度范圍：-30℃～+75℃，適合各種惡劣環境
u 內置高增益天線，良好的接收和發射能及工作溫度性能
u 支持抱桿、掛墻安裝方式
u 支持Passive PoE電源供電
u 支持DC電源供電：DC5～35V
u 提供10/100/1000MPbs自適應以太網口（最多提供4路網口）
u 提供2.4/5.8GHzWiFi6熱點，支持IEEE802.11 b/g/n/ax
u 支持大陸電信/聯通/移動/廣電全網5G+4G
u 支持港臺/亞太5G/4G/3G
u 智能防掉線，支持在線檢測/維持，自動恢復，無人值守
u 接口防雷電/防反接設計

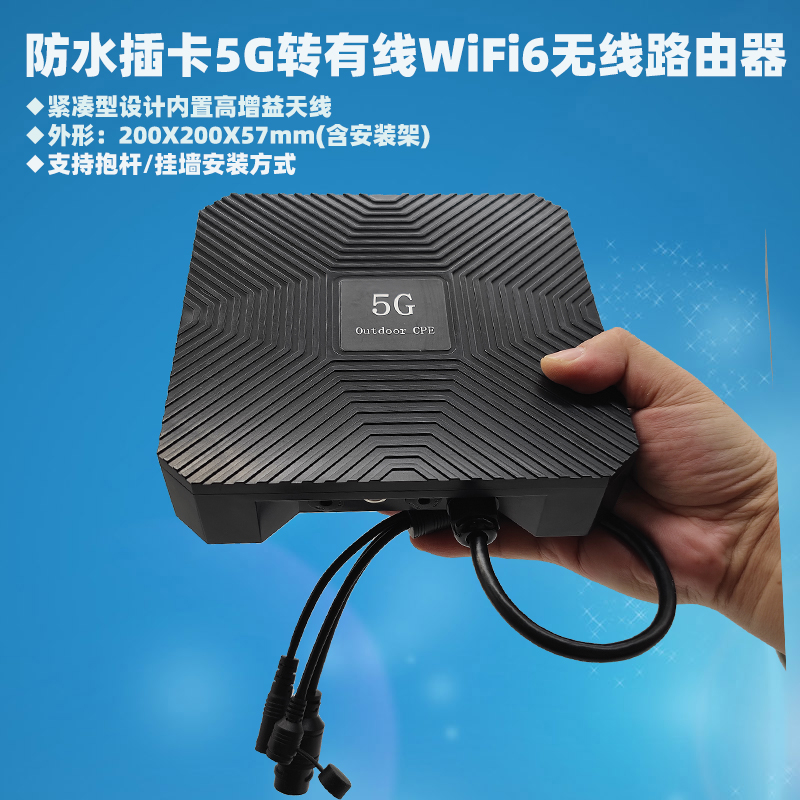

1.2 產品結構外形
主機結構外形尺寸：L X W X H : 200 mm x 200mm x57mm（包括安裝架）。

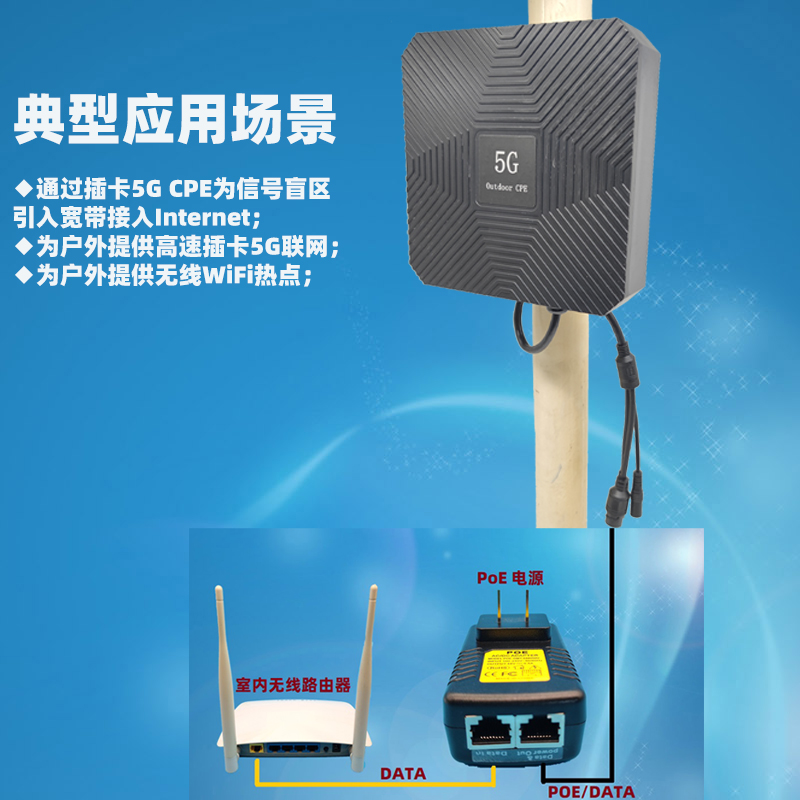

2 典型應用
3 主要規格參數
主要規格參數 Feature & specification | 描述 Description |
工作溫度范圍 Operating Temperature | -30℃～+75℃ |
存儲溫度 Storage Temperature | -40℃～+85℃ |
濕度范圍 Humidity | 5%～95% |
外形尺寸 Dimension | L X W X H : 200 mm x 200mm x57mm |
重量 Weight | < 1Kg |
外殼 Shell material | ABS外殼 ABBS plate shell |
5G/4G/3G | 工作頻段 Frequency | 亞太歐洲 | 5G NR SA/NSA:N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N77/N78; LTE 4G: B1/B3/B5/B7/B8/B20/B28/B34/B38/B39/B40/B41/B42/B43; WCDMA;B1/3/5/8 |
大陸 | 5G NR SA/NSA:N1/N5/N8/N28/N41/N77/N78/N79; LTE 4G: B1/B3/B5/B8/B34/B38/B39/B40/B41; WCDMA;B1/5/8 |
最大帶寬 Maximum Data Throughput | 5G SA Sub-6:Max. 2Gbps (DL)/ Max. 1Gbps (UL); 5G NSA Sub-6:Max. 2.2Gbps (DL)/Max. 575Mbps (UL); LTE-FDD: Max. 600 (DL)/Max. 150 (UL); WCDMA: Max. 42.2 (DL)/Max. 11 (UL) |
WiFi | 工作頻率 | 2.4G+5.8GHz |
兼容標準 | IEEE 802.11 b/g/n/ac/ax |
最大速率 | 1800Mbps |
帶寬 | 20MHz、40MHz、80MHz |
用戶數 | 32 |
安全性 Security | OPEN & WPA-PSK& WPA2-PSK & WPA-PSK/WPA2-PSK; |
WiFi開關 | 支持 |
SSID隱藏 | 支持 |
|
|
硬件 Hardware | DC電源供電 DC Power Voltage | DC5V～35V |
功耗 power consumption | ＜7W |
DC電源接口 DC supply socket | 防水電源接口DC 5.5*2.1 |
Passive PoE供電 | DC38V～57V |
SIM卡座 USIM/SIM | 標準NanoSIM 自彈卡座，防水卡座接口 4FF SIM push-push SIM slot |
天線 | 內置高增益天線 |
千兆以太網接口 | 1xLAN防水千兆RJ45網口座（可定制多個網口） |
復位開關 Reset Buttons | 防水輕觸按鍵 Buttons |
狀態指示燈 | 電源、WiFi、5G、4G |
|
|
|
|
軟件 Software | 界面 | WebUI |
語言 Language | Simplified Chinese/English |
APN | 自適應/手動 |
漫游開關 | 支持 |
下級路由器旁路 | 支持 |
頻段設置 | 支持 |
IMEI修改 | 支持 |
VPN客戶端 | 支持PPTP/L2TP/openVPN |
UPnP/DMZ/DDNS | 支持 |
MAC/IP/端口過濾 | 支持 |
端口映射 | 支持 |
DMZ設置 | 正常 |
聯網方式 Internet Access | 5G/AP |
系統管理 | 支持 |
固件升級 | 支持 |
系統日志 | 支持 |
|
|
可靠性 | 安全性 | 滿足IEC 60950-1要求； |
ESD特性 | IEC61000-4-2，±6KV |
浪涌特性 | IEC61000-4-5，±4KV |
|
|

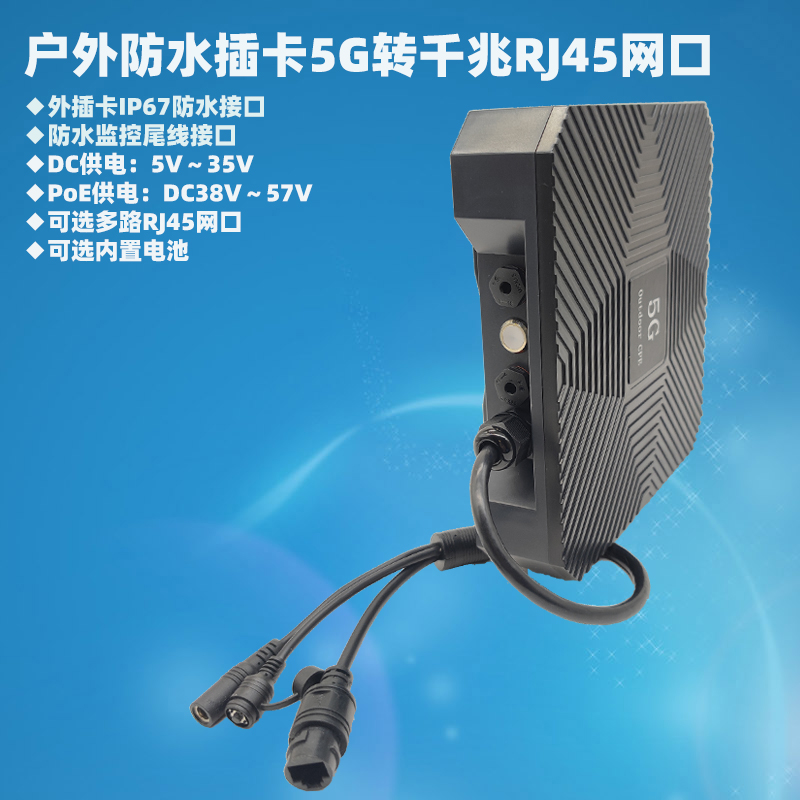

4 外部接口定義
| 名稱 | 接口及定義 |
1 | SIM/UIM卡座 | 自彈4FF小卡，支持5G/4G/3G卡； |
2 | 設備網口LAN | 標準千兆RJ45以太網接口 |
3 | DC電源接口 | 標準5.5/2.1 DC插座 |
5 | 復位開關 | 長按恢復原廠初始化 |
7 | 狀態指示燈 | 正常啟動：綠色；5G聯網：黃色；4G聯網：紅色 |
|
|
|
5 產品軟件
l 圖形化管理頁面設計；
l 支持中、英文操作界面，默認為英文；
l 配置信息：
默認IP | 192.168.100.1 |
用戶名/密碼 | admin |
2.4G SSID | WIFI-XXXXXX ，1234567890 |
5.8G SSID | WIFI-5G-XXXXXX ，1234567890 |
